（元琛科技）顆粒物污染問題日益嚴(yán)峻，袋式除塵技術(shù)得到廣泛應(yīng)用，濾料的使用量和需求量日益増加。據(jù)了解，目前在工業(yè)除塵領(lǐng)域，治理的主戰(zhàn)場基本圈定在火電、冶金、水泥等，而主流的治理技術(shù)是靜電除塵、袋式除塵。比較這些除塵技術(shù)，袋式除塵因?yàn)樵趯掗煹牧＜壏秶鷥?nèi)具有穩(wěn)定高效除塵功能，并對PM2.5也有很高的除塵效率，是應(yīng)用范圍最廣、發(fā)展速度最快的除塵技術(shù)。濾袋作為袋式除塵器的核心部件，濾料的品種、質(zhì)量和技術(shù)水平是袋式除塵器得成功應(yīng)用和快速發(fā)展的重要條件。布袋除塵器的發(fā)展和進(jìn)步歸根到底就是濾料的發(fā)展和進(jìn)步。國內(nèi)很多學(xué)者都在致力于對濾袋除塵效率的研究，卻忽視了濾袋使用后的回收問題。每年袋式除塵器的濾料的使用量有多少，對應(yīng)就會(huì)有多少廢舊濾料被更替下來等待處理，廢舊濾料回收問題刻不容緩。

1、輻射裂解法

輻射裂解回收法適用于純的PTFE產(chǎn)品，因?yàn)樵赑TFE中添加料一般為玻纖、二硫化鉬、銅粉等。玻纖經(jīng)高能射線照射下會(huì)變色。加入的銅粉粒徑一般為40μm作用，高能射線不能進(jìn)一步細(xì)化該顆粒至10～20μm。因此輻射裂解法適用于純PTFE加工過程中的次品、剩余料和加工過程中的下腳料車屑等。

在加速電子射線或高能γ射線的作用下，輻射劑量不小于100KGy環(huán)境中，破壞碳氟鍵，使PTFE分子鏈發(fā)生斷裂，得到小分子量的PTFE產(chǎn)品。因?yàn)榉肿恿康慕档?，PTFE變得很脆，通過氣流粉碎或研磨的方法，可以得到粒徑為1～20μm的PTFE超細(xì)粉體。

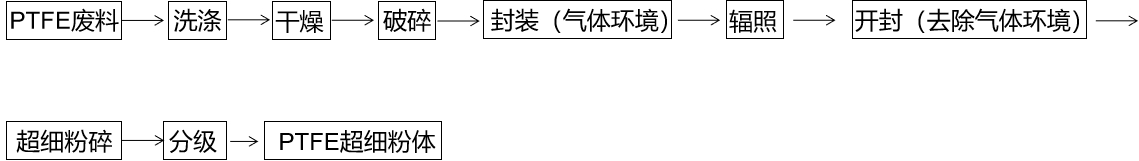

輻射裂解工藝對PTFE材料的要求較低，在一定的氣氛條件下，通過高能射線作用于PTFE產(chǎn)品。在工藝流程的封裝步驟，會(huì)因?yàn)槭褂玫臍夥詹煌玫讲煌漠a(chǎn)品。在惰性氣體條件下降解，可以得到全氟烷烴和全氟烯烴。在空氣環(huán)境中降解，得到較純的PTFE或其改性產(chǎn)品。在氧氣條件下降解，得到高氟酸衍生物。工業(yè)生產(chǎn)中，考慮成本和使用用途，一般采用在空氣條件下降解。

經(jīng)輻射作用會(huì)改變PTFE的分子量，但是對其熔點(diǎn)影響較小。輻射中采用的輻射劑量增大，會(huì)使PTFE分子摩爾質(zhì)量降低，熔點(diǎn)略有下降。在輻射劑量開始增大時(shí)，摩爾質(zhì)量變化較明顯，但當(dāng)輻射劑量達(dá)到50KGy時(shí)，變化趨于平緩。同時(shí)輻射劑量的增大，會(huì)使得到最終超細(xì)粉的粒徑較小。研究發(fā)現(xiàn)輻射使PTFE發(fā)生交聯(lián)反應(yīng)，PTFE的斷裂伸長率和拉伸強(qiáng)度降低。

經(jīng)輻射法得到的PTFE超細(xì)粉不僅具有耐酸、堿、氧化劑、使用溫度-200～260℃的優(yōu)點(diǎn)，同時(shí)也具有良好的分散性，能與其他材料共混，但凝聚性較差。廣泛用于涂料、油墨、炸藥、火箭固定燃料等填充料。應(yīng)用領(lǐng)域主要有以下三個(gè)：

（1）用作涂料的添加劑：在食品、電器、紡織、包裝等部門廣泛應(yīng)用。研究表明在涂料中添加60%的PTFE超細(xì)粉，可以提高防腐性、防粘性和降低摩擦系數(shù)，提高涂料的使用性能。

（2）用作打印油墨的添加劑：在打印的油墨中通過添加一定質(zhì)量百分比的PTFE粉末，可以顯著改善印刷品的光滑性與光澤性。

（3）作高分子材料的改性劑：在聚碳酸酯、聚甲醛、聚酰胺、聚苯硫醚、硅橡膠、丁苯橡膠等高分子中分別加入10%~20%的粉末，可明顯提高成品的阻燃和耐磨等性能。

2、高溫裂解法

高溫裂解就是利用較高的溫度，使PTFE發(fā)生分解。此方法很難控制分解產(chǎn)物的種類，而且還會(huì)產(chǎn)生很多有毒的副產(chǎn)物。在回收其中有用的分解產(chǎn)物過程中，對工藝設(shè)備和參數(shù)設(shè)置要求較高，一般不鼓勵(lì)應(yīng)用此方法。

高溫裂解法對PTFE回收料的要求較低，無論是純PTFE還是填充了其他材料都可以利用高溫裂解法回收利用。對高溫裂解產(chǎn)生影響的因素一般為：溫度、壓力、時(shí)間、氣氛、進(jìn)料速度等。

（元琛科技）高溫裂解回收在國內(nèi)還沒有相關(guān)報(bào)道，也沒有具體的工藝操作，主要原因是工藝太復(fù)雜，且投資太大，國外則有很多這方面的研究，有些成果已經(jīng)投入工業(yè)生產(chǎn)中:C.M.Simon等人采用流化床熱解PTFE廢料，回收TFE、HFP、OFCB。當(dāng)工藝參數(shù)為流化床溫度600℃、反應(yīng)停留時(shí)間3s時(shí)，回收物質(zhì)的質(zhì)量分?jǐn)?shù)高達(dá)91%，而且還可以回收廢料中的填料，如玻璃纖維、石墨、銅粉等物質(zhì))該系統(tǒng)最大的特點(diǎn)是可以連續(xù)操作，該系統(tǒng)在德國已工業(yè)化，廢PTFE的處理量為400t/年。
